На рис. 1 приведена номенклатура 7 основных блоков для ленточных фундаментов шириной 800, 1000, 1200, 1400, 1600, 2000 и 2400 мм под максимальную нагрузку до 40-50 1 на 1 пог. м стены при различном допускаемом давлении на грунт.
В номенклатуре блоков фундаментов отсутствуют доборные блоки, что при необходимости компенсируется раздвижкой основных блоков.
В таблице приведены значения допускаемого вылета консоли Ак для каждого блока в зависимости от допускаемого давления на грунт R и ширины стены.
Марка бетона блоков - 150 (кроме Ф-24 - 200).
При монтаже фундаментных блоков следует руководствоваться инструкцией CH 58-59 «Указания по применению сборных ленточных фундаментов».

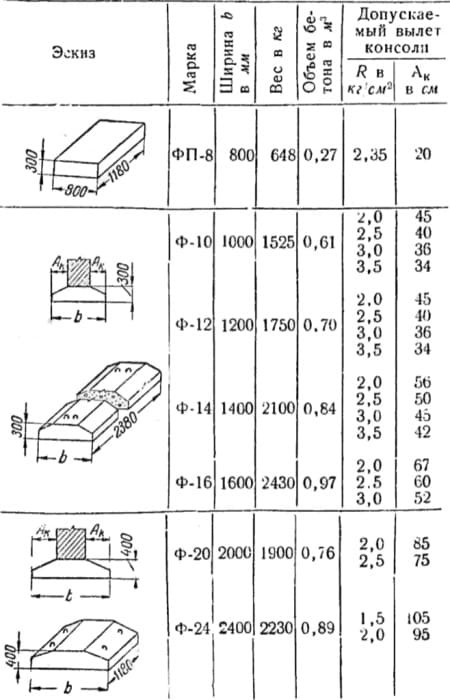

Рис. 1. Бетонные блоки ленточных фундаментов
Блоки стен подвалов (рис. 2) включены в «Каталог индустриальных изделий» в количестве 6 типов (3 основных длиной 238 см и 3 доборных длиной 78 см).
Исходя из того, что на практике блока стен подвалов применяются меньшей толщины, чем стены надземной части, ширина блоков принята 300, 400 и 500 мм; высота всех блоков стен подвалов - 580 мм.
Блоки стен подвалов изготавливаются с пустотами прямоугольного сечения.
При соответствующем технико-экономическом обосновании допускается применение блоков сплошного сечения. Марка бетона блоков - 150. На этом же рисунке приведены плиты над каналами 2-х размеров с нормативной нагрузкой 1000 кг/м2.
Возможно Вам будет интересно изучить информацию про блоки для самостоятельной кладки без раствора.

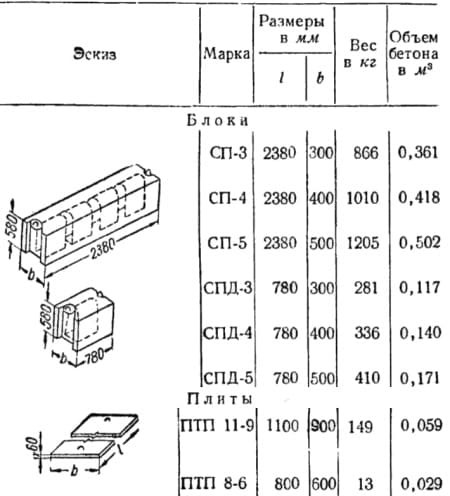

Рис. 2. Блоки стен подвалов и плиты над каналами
