Матрица для лего кирпича

Матрица для лего кирпича (похож на известный детский конструктор Лего) один из основных узлов гидравлического кирпичного пресса. От технологии изготовления пресс-формы зависит качество получаемого кирпича, а также срок службы оснастки. Важность точности исполнения матрицы сложно переоценить, если речь идёт о производстве лего кирпича. Причина проста - кладка кирпича лего производится на клей, а следовательно шов способный компенсировать критические отклонения по высоте кирпича не предусмотрен. Поэтому каждый очередной произведённый кирпич должен максимально точно повторять предыдущий.

В настоящее время слово «лего» стало нарицательным. В строительной сфере оно применимо к строительным материалам стыкующихся между собой при помощи пазогребневого соединения: лего кирпич, лего блок. Классический лего кирпич имеет размеры 250x125x65 мм и представляет собой прямоугольный брусок с фасками по ложкам и сквозные отверстия образующие шип-паз. Однако на сегодняшний день количество конфигураций лего кирпича большое множество и отличаются они между собой возможностью двух- или четырёхстороннего соединения, наличием пустот, габаритными размерами (прим.: тайский лего кирпич изначально имел стандартные размеры 300x150x100 мм).

Благодаря современным технологиям обработки металла и применению высокоточного оборудования с ЧПУ, специалисты компании VGP способны спроектировать и произвести любую конфигурацию матрицы для лего кирпича.

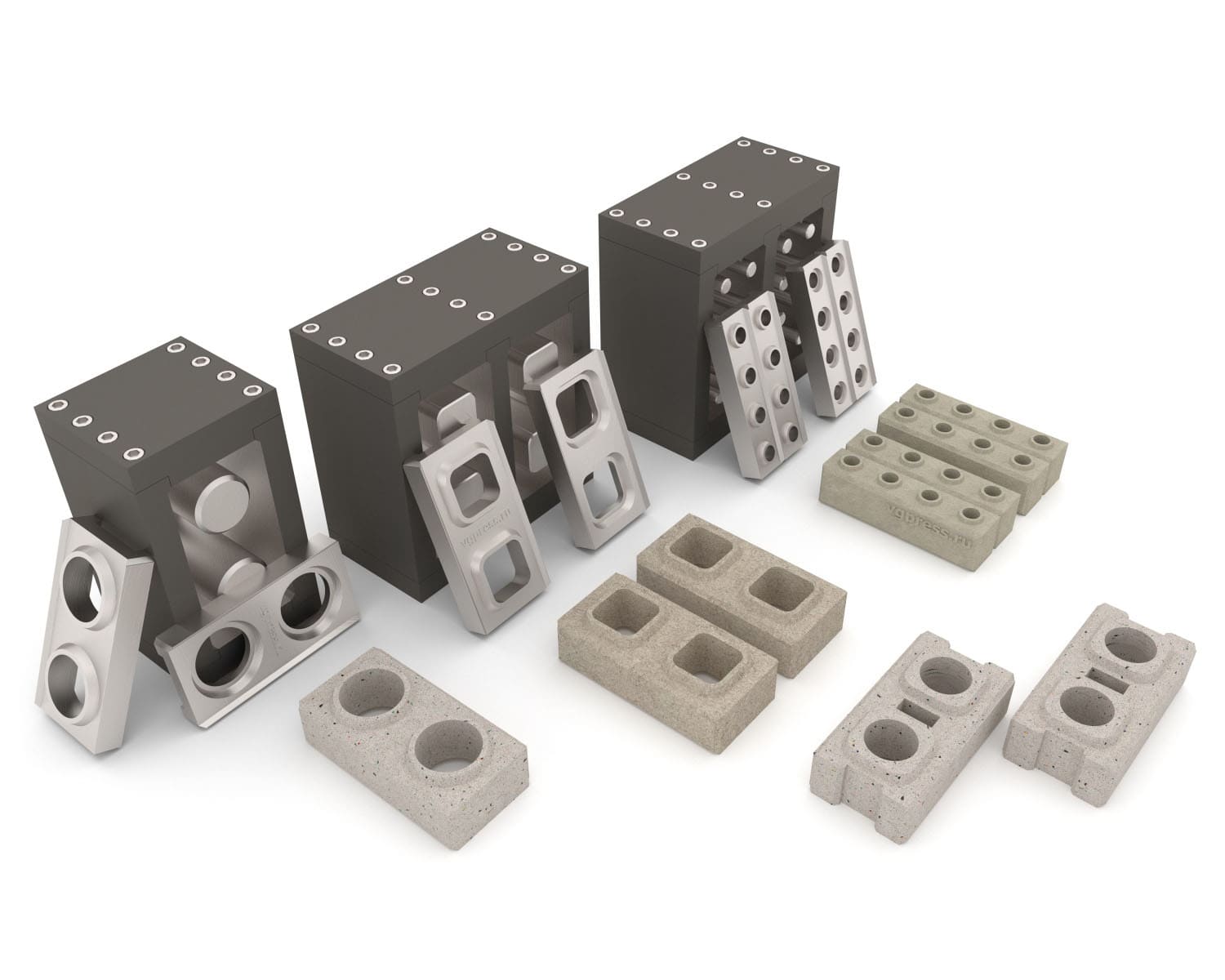

Ниже представлен и регулярно дополняется широкий ассортимент пресс-форм для кирпича лего.

Чтобы установить матрицы производимые нашей компанией на станки сторонних производителей, необходимо в техническом задании указать размеры посадочных мест пресса и точки крепления.

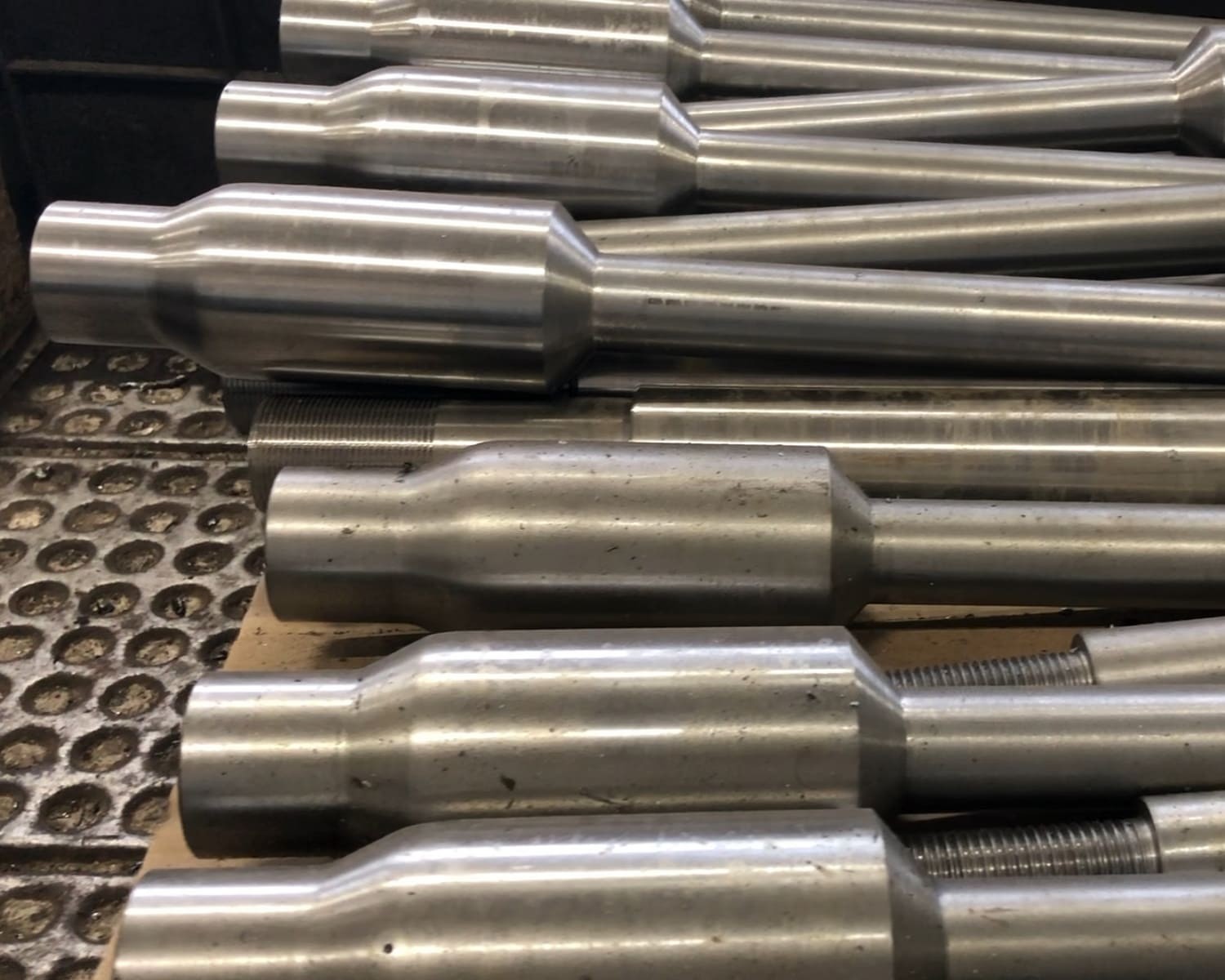

Арт. ЛК2. Матрица для производства классического лего кирпича, с которого всё и началось. В комплектацию матрицы входят два пустотообразующих элемента, пуансоны, стойки. В данной пресс-форме предусмотрены стандартные фаски 5x45 проходящие по ложковой поверхности кирпича. Лего кирпич ЛК2 может применяться как в качестве облицовочного материала, так и при возведении строений по технологии «дом-термос».

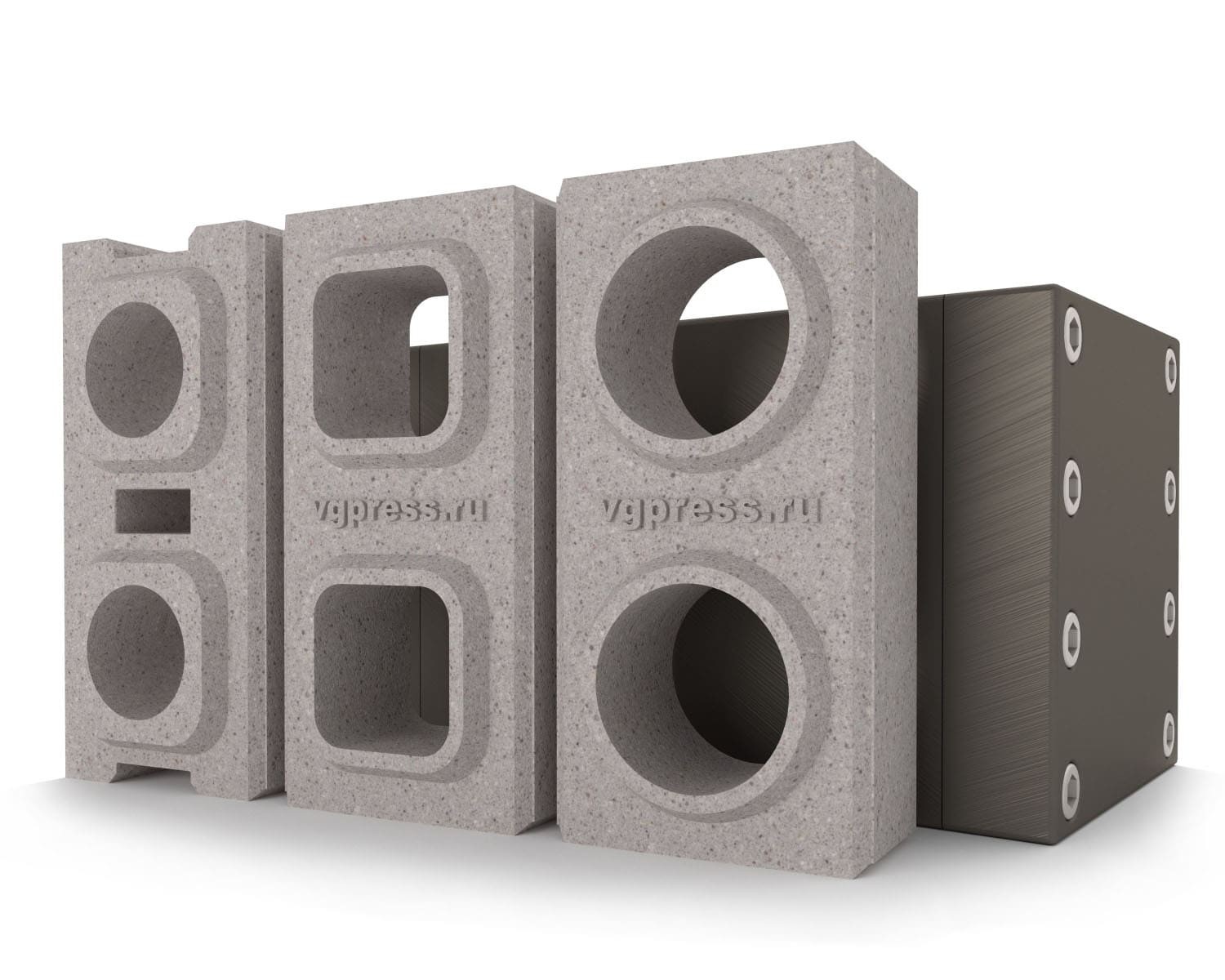

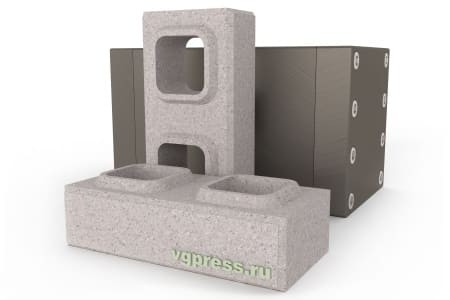

Арт. ЛК2.1 Матрица для Лего кирпича с квадратными отверстиями отличается от классического кирпича ЛК2 исключительно формой пустотообразующих элементов. Квадратные сквозные отверстия снижают массу лего кирпича, а также увеличивают сечение железобетонного столба при вертикальном бетонировании в технологические отверстия.

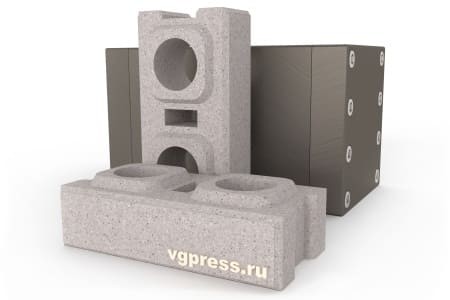

Арт. ЛК2.2. Форма данного кирпича (Тайский лего-кирпич) предполагает наличие пазов на торцах и в центре изделия, для возможности последующего бетонирования. На углах готовых строений торцевые пазы лего кирпича ЛК2.2 образуют эффектную кладку.

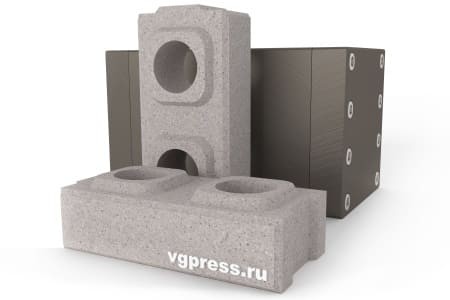

Арт. ЛК2.3. Матрица предназначена для производства Танзанийского Лего кирпича, который имеет замковые соединения по 4-ем плоскостям. Лего кирпич имеет стандартные фаски расположенные под углом 45° на лицевых поверхностях, создавая привлекательный фасад строения. Основное преимущество данной формы кирпича в сравнении с моделями ЛК2 и ЛК2.1 заключается в отсутствие сквозных вертикальных щелей у готовой стены, так как они перекрываются пазогребневым соединением.

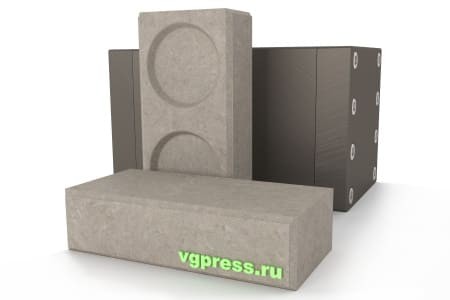

Арт. ЛК2.4. Матрица для производства «финишного» лего кирпича. Такое название этот кирпич приобрел благодаря его использованию в завершающем ряде кладки. Форма финишного лего кирпича не предполагает сквозных отверстий и отлично служит «крышкой» для пролетов забора и его столбов. При использовании финишного кирпича Вы будете уверены в защите стены от попадания осадков в сквозные отверстия лего кирпича, а ещё забор и столбы приобретут законченный вид.

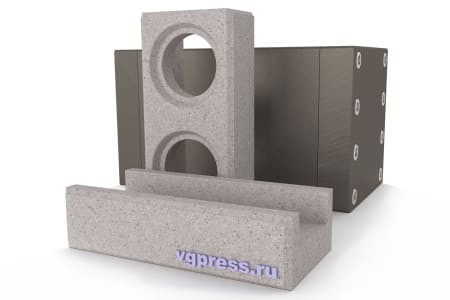

Арт. ЛК2.5. Матрица для лего кирпича типа «армопояс» предназначена для получения изделий, имеющих пазогребневое соединение на одной плоскости и корытообразную форму на противоположной. Благодаря своей форме данный строительный элемент из семейства лего кирпичей используют для горизонтального армирования при возведении стен, а также с целью протягивания кабельных коммуникаций без штробления.

Арт. ЛК3. Матрица для «рельсового» лего кирпича имеет несколько конфигураций. Вариант ЛК3 самая простая разновидность, которая имеет пазогребневое соединение по верхним и нижним плоскостям. При желании в паз одной из сторон сторон может производиться закладка арматуры с последующим бетонированием. Кирпич ЛК3 может использоваться в качестве несъёмной опалубки, а также для возведения ограждающих конструкций в каркасном строительстве. Матрица для производства лего кирпича ЛК3 может иметь расположение горизонтальное и вертикальное, в последнем варианте кирпич производится на тычке.

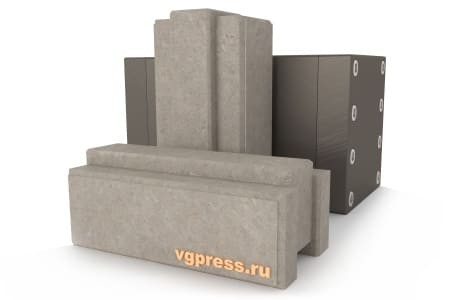

Арт. ЛК3.1. Матрица выполнена по типу лего кирпича ЛК3, но с дополнением в виде пазогребневого соединения на тычке изделия. В результате при кладке происходит прочное соединение каждого кирпича с 4-х сторон. Кирпич полнотелый, за счёт формы, похожей на «рельсы», доступно горизонтальное армирование, а также прокладка коммуникаций. Данный лего кирпич можно производить как в стандартном положении, так и на тычке. В этом случае конфигурация матрицы меняется на вертикальную.

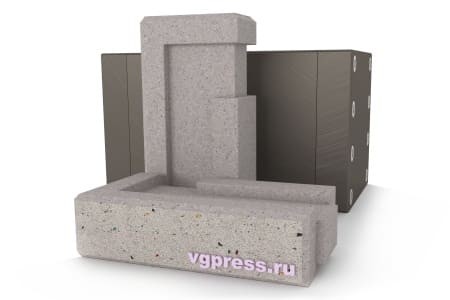

Арт. ЛК3.2. Матрица предназначена для производства углового элемента, который является дополнением к ЛК3.1. Данный кирпич универсален и рассчитан на использование в кладке правого и левого углов стены. Имеет соединение шип-паз для стыковки с рядовым кирпичом ЛК.3.1, а также углубление для возможности армирования углов возводимого строения.

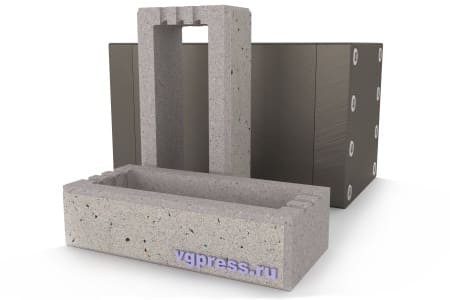

Арт. ЛК4. Матрица для рамочного кирпича. Гиперпрессованный кирпич имеет стандартные размеры, высокую пустотность и как результат низкую теплопроводность. Используют рамочный кирпич для возведения заборов, а также строений по технологии «дом-термос». Кладка производится без раствора, кирпичи в каждом ряду скрепляют металлическими скобами, места под которые сразу формируются в пресс-форме при производстве. После возведения стены «на сухую» в полость заливают утеплитель или бетонируют. В результате получается монолитная стена не требующая отделки.

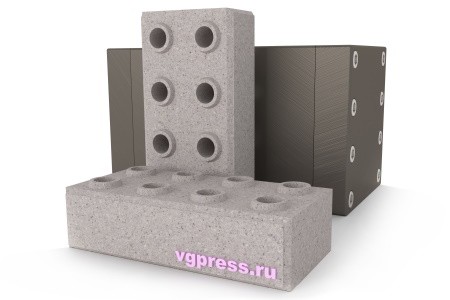

Арт. ЛК8. Матрица для лего кирпича имеющего 8 сквозных отверстий. Данный вариант кирпича имеет меньший процент пустотности по сравнению со стандартной формой ЛК2, однако обладает определёнными преимуществами. Отверстия в 8-мидырочном лего кирпиче расположены в два ряда, поэтому после созревания кирпич можно расколоть вдоль для получения эффекта рваного камня. При раскладывании не нарушается кратность соотношений длины и ширины кирпича, поэтому каждая из получившихся половинок может укладываться по принципам лего.

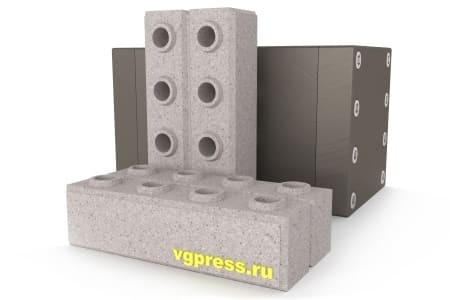

Арт. ЛК8.1. За основу этой матрицы взята оснастка ЛК8 и добавлены выступы образующие фаски 5x45 проходящие в центре получаемого лего кирпича. В результате при расколе рваная фактура обрамлена фасками подчеркивающими красоту рустированного камня, а облицовка фасада выполняется с экономией материала в 50%.

Строительство из лего кирпича – относительно новая технология для нашего рынка, позволяющая возводить легкие сооружения, перегородки в помещениях или украшать придомовые территории.

Основные преимущества кирпича лего это легкость производства и низкая себестоимость. За счет этих преимуществ начинающему предпринимателю предоставляется возможность без лишних трудностей запустить своё производство гиперпрессованного кирпича лего. Формовка кирпича сырца происходит на специальном гидравлическом прессе, и для правильной его работы необходимо купить матрицу для лего-кирпича высокого качества.

Важно понимать, что если мы говорим о лего кирпиче, мы подразумеваем идеальную геометрию и повторяемость, иными словами, каждый следующий лего кирпич должен быть максимально похож на предыдущий и в этом ключевую роль играет оснастка.

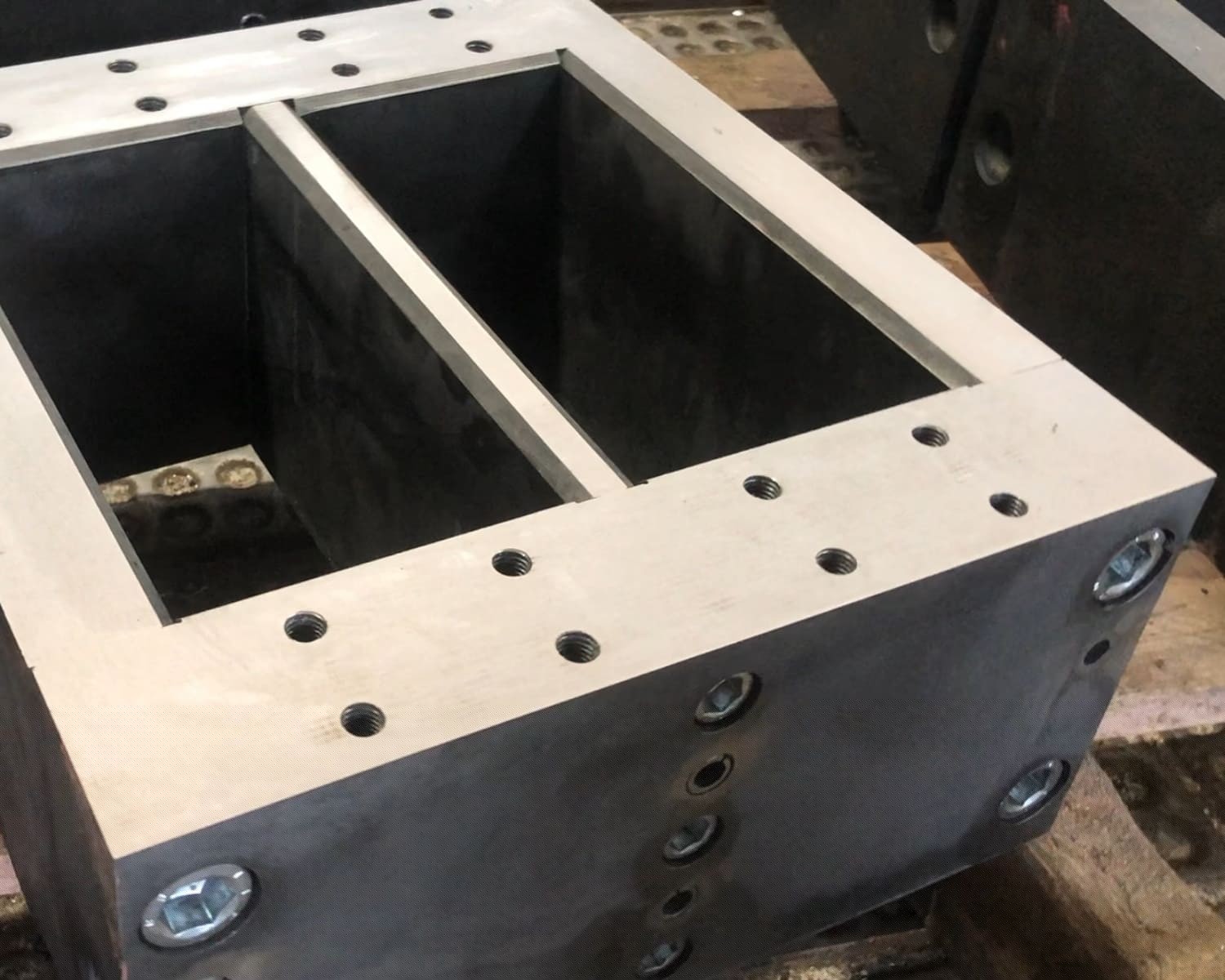

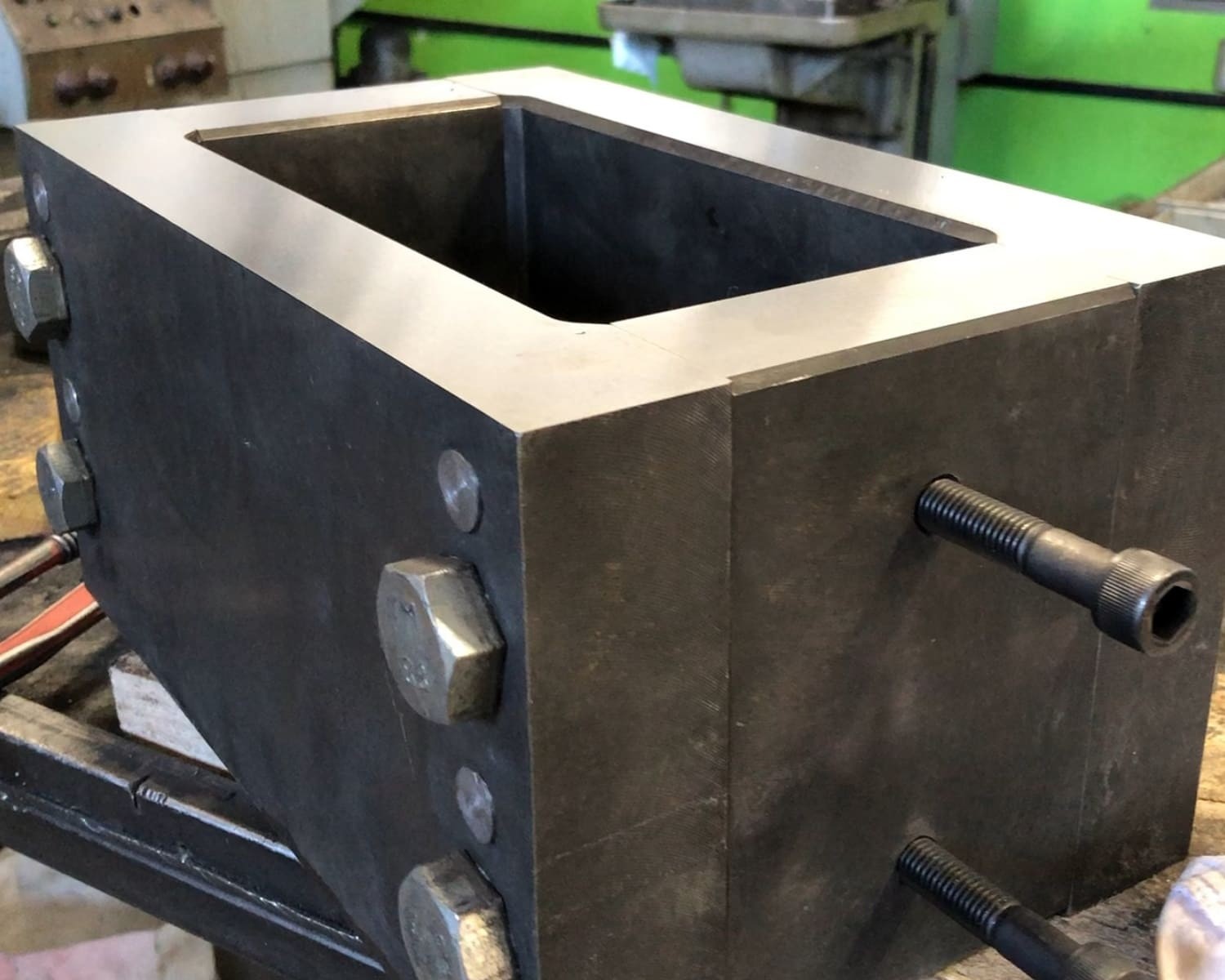

По факту, матрица для лего кирпича представляет собой металлический короб, задающий форму конечного изделия. Важно выбрать максимально износоустойчивые материалы, которым не страшна коррозия. Обычно выбор останавливается на закаленной или инструментальной стали.

Необходимо учитывать, что производство лего кирпичей происходит без классического обжига. Основа технологии заключается в методе гиперпрессования, который предполагает мощное давление прессом на полусухую смесь цемента и инертного материала, которые находятся в металлической форме.

Смесь для прессования включает в себя следующие компоненты:

• инертный материал – преимущественно отсевы известкового щебня, доломита, гранита, мрамора и т.д.;
• связующее – цемент высоких марок М500, М600 (белый);
• небольшое количество воды;
• пигментные красители - при необходимости.

До помещением в матрицу и воздействия прессом, все ингредиенты тщательно перемешиваются. С этой целью оптимальнее всего использовать бетоносмеситель принудительного действия.

В зависимости от первоначального капитала, в работе могут быть использованы гидравлические, а также ручные станки. Матрицы для лего кирпича должны быть рассчитаны на характеристики пресса, ведь очевидно, что оснастка для ручного станка не может быть использована на оборудовании с давлением 100 тонн. Если подобное произойдет, то матрица может прийти в негодность после первых же циклов работы.

Оснастка производится в готовом для эксплуатации виде, что позволяет сразу после ее установки начать производить лего кирпичи методом гиперпрессования. Основным, на что требуется обратить внимание, является расположение креплений на матрице, проследите за тем чтобы форма была надежно закреплена на раме пресса.

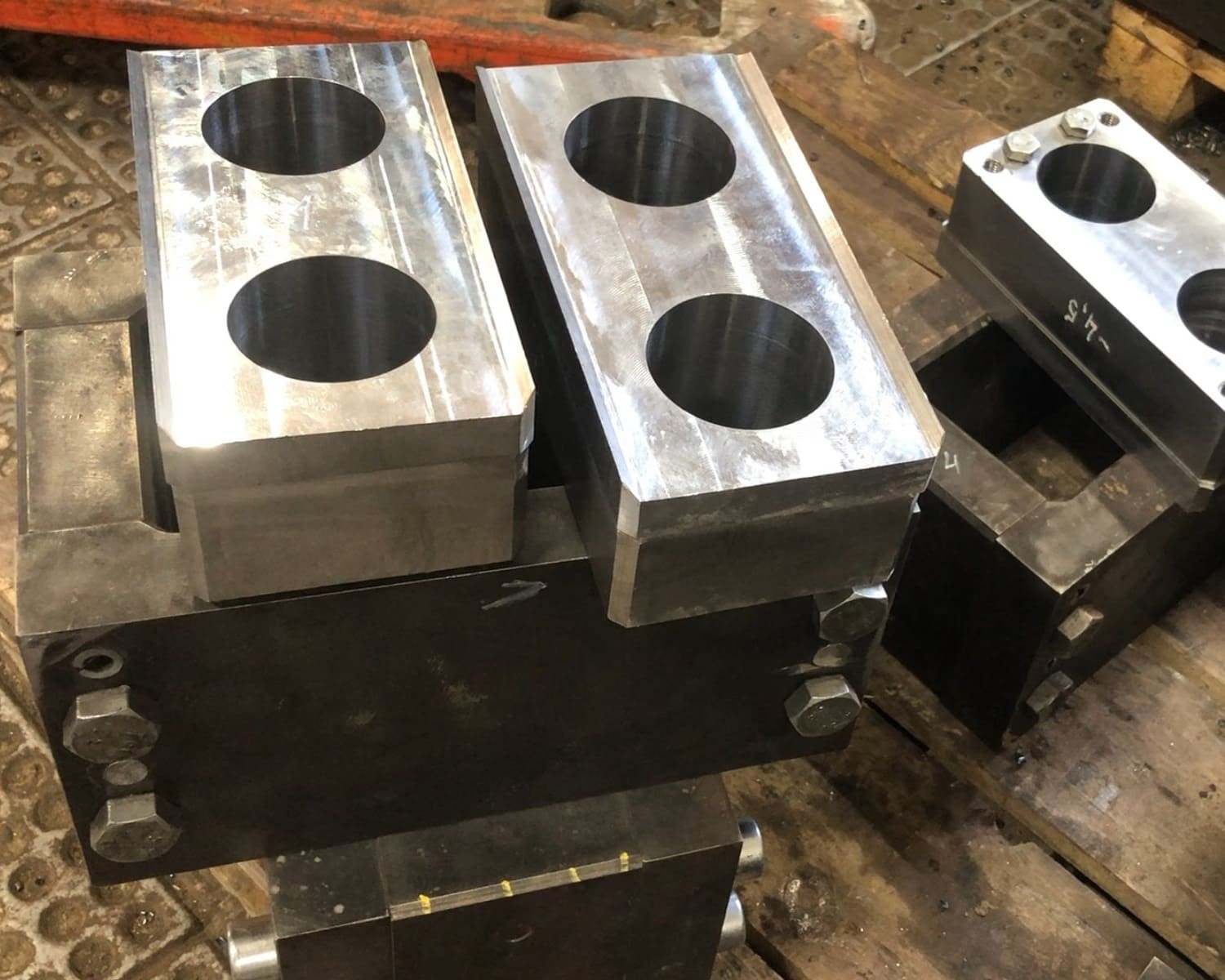

Каждый пуансон выполнен в соответствии со стандартами обработки металлов и слесарных работ. В ассортименте поставщиков обычно присутствует несколько вариантов исполнения матриц и пуансонов, например для одинарных, полуторных и двойных видов кирпича.

В целом, очень важно купить матрицу для лего кирпича с полным соответствием технических требований к изготовлению, особенно это касается высокой стойкости к истиранию. Иначе, готовые лего кирпичи будут иметь расхождения в размерах, либо сразу, либо в ближайшее время, а за этим следует недопустимый люфт при кладке, увеличение расхода клея, снижение прочностных характеристик и свойств теплопередачи строений.

Технология производства матрицы обычно состоит из следующих операций:

• изготовление заготовок для будущих деталей оснастки, преимущественно методом плазменной резки;
• высокоточная обработка заготовок на станках с ЧПУ;
• термическая обработка, азотирование, цианирование а для легированных сталей – сульфационирование;
• сборка пресс-формы с необходимой подгонкой пуансонов.

В качестве заготовок, для матрицы кирпичного пресса, чаще всего используются поковки, прокат или литье. Наиболее часто встречающимися являются матрицы, изготовленные из проката. Одной из самых сложных операций изготовления матриц для лего кирпича и пуансонов считаются те, которые предполагают точную обработку формообразующих поверхностей. Чем более тонкая обработка поверхностей, тем качественнее внешний вид готового кирпича. При этом параметры шероховатости (Ra) находятся в пределах 0,63-0,08 мкм.

Матрицы для лего кирпича изготавливаются по размерам лего кирпича при котором ширина изделия равна половине его длины: 250х125х65 мм, либо 240х120х65. При этом сквозные отверстия диаметром 65 мм вполне подходят для прокладки необходимых коммуникаций, либо для повышения прочности строения последующим армированием бетоном и арматурой.
